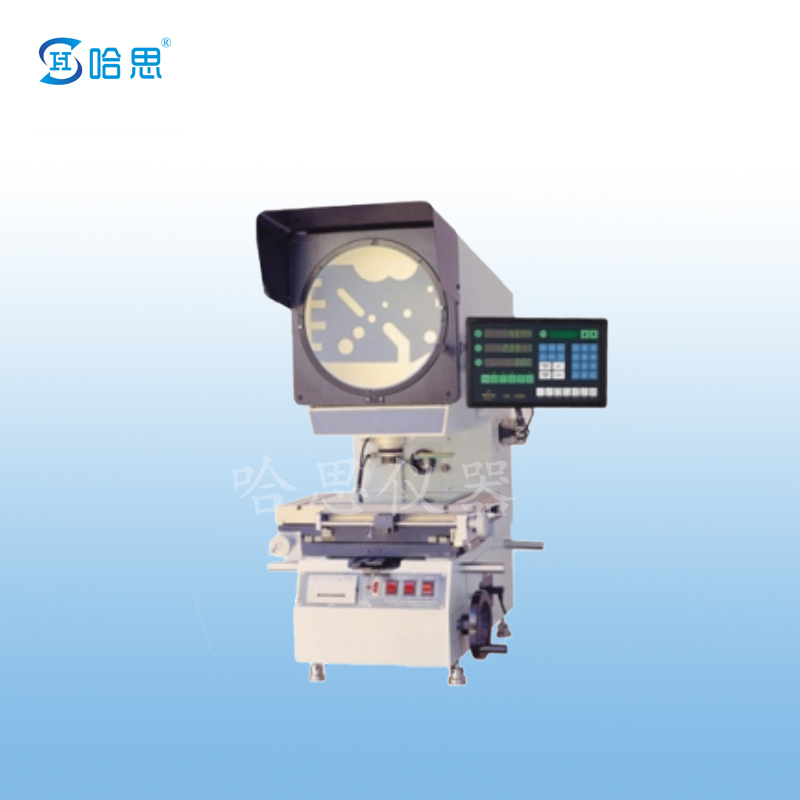

產品用途及特點：
精密影像投影儀，廣泛用于五金、沖壓、精密塑膠、端子、模具、螺絲、刀具等?？筛咝z測各種形狀復雜工件的輪廓尺寸及表面尺寸。
投影儀儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；座標測量誤差可達（3+L/200）um，L為被測長度（單位：mm）；投影儀可選配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。精密影像投影儀工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方式，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。
產品簡單規格及參數：
| 精密影像投影儀工作臺 |
金屬臺面尺寸 |
350×150 |
| 玻璃臺面尺寸 |
220×120 |
| X座標行程 |
150 |
| Y座標行程 |
50 |
| Z座標程（調焦用）（mm） |
90(調焦) |
| 儀器測量精度 |
〈=3+L/75um |
| 投影屏 |
投影屏尺寸:￠312,使用范圍>￠300(刻有米字線) |
| 投影儀旋轉范圍：0~360° |
| 旋轉角度數顯解析度:1’或者0.01° |
| 物鏡 |
|
放大倍數 |
10X(必備) |
20X（可選） |
50X（可選） |
100X（可選） |
| 物方線視場（mm） |
￠30 |
￠15 |
￠6 |
￠3 |
| 物方工作距 |
77.7 |
44.3 |
38.4 |
25.3 |
| 測量最大高度 |
90 |
90 |
90 |
90 |
| 數據處理系統 |
多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點,線,距離,角度檢測RS-232數據輸出 |
| 儀器照明 |
透射與反射照明光源均為24V/150w鹵素?zé)?/span> |
| 儀器電源 |
110V/220V(AC).50/60Hz,總功率40W |
| 冷卻方式 |
強制風冷(3軸流風扇) |
若您需要更詳細的了解我們的產品，請您撥打服務熱線：18067567982歡迎您的來電！
注：本產品免費送貨上門，免費安裝調試、免費對客戶方的操作人員進行專業的培訓，產品整機免費保修一年，終身服務！ |
